Дилемма «Цена vs. Эксплуатационные характеристики»

Для многих специалистов по закупкам более низкая стоимость плоского приварного фланца (Slip-On, SO) на 20–30% выглядит привлекательным преимуществом.

Однако с инженерной точки зрения выбор между Slip-On (SO) и Weld Neck (WN) — это выбор между «простым соединением» и «конструктивной надежностью».

В компании DTC Flowtech мы рекомендуем использовать воротниковые приварные фланцы (WN) в критически важных участках трубопроводных систем по трем основным причинам.

---

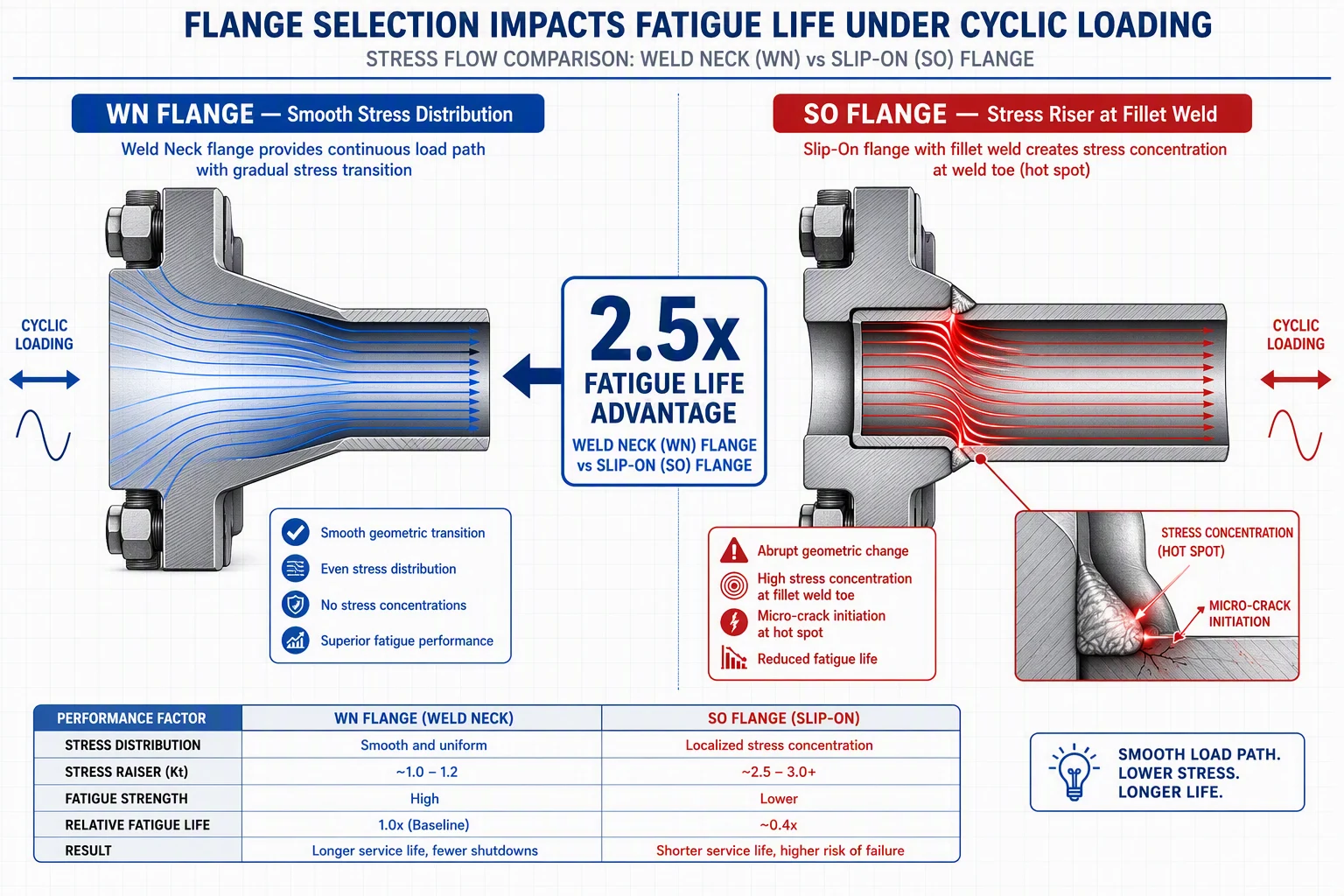

1. Преимущество в усталостной прочности: срок службы примерно в 2,5 раза выше

Практические данные эксплуатации и результаты анализа напряжений показывают, что воротниковый приварной фланец (WN) обладает усталостной долговечностью примерно в 2,5 раза выше по сравнению с плоским приварным фланцем (SO).

В системах, подверженных циклическим нагрузкам, таких как:

• частые температурные расширения и сжатия;
• периодические скачки давления;
• вибрационные нагрузки;

угловой сварной шов плоского приварного фланца (SO) может выступать в качестве концентратора напряжений. Со временем это может привести к образованию микротрещин и снижению надежности соединения.

В отличие от этого, коническая переходная часть воротникового фланца WN обеспечивает плавное распределение напряжений от трубы к фланцу, значительно уменьшая локальные нагрузки и повышая долговечность системы.

---

2. Контроль качества сварки: радиографический контроль вместо предположений

В отраслях с повышенными требованиями к безопасности, таких как:

• нефтегазовая промышленность;
• химическое производство;
• энергетика;

надежность сварных соединений должна быть подтверждена результатами неразрушающего контроля.

Воротниковый фланец WN использует стыковое сварное соединение (butt weld), которое позволяет проводить полный радиографический контроль (RT — Radiographic Testing) всего объема сварного шва.

Это дает возможность получить четкое «рентгеновское изображение» внутренней структуры сварного соединения и выявить скрытые дефекты, включая:

• непровары;
• внутренние трещины;
• пористость;
• шлаковые включения.

В случае применения плоских приварных фланцев SO угловые сварные швы обычно могут контролироваться только методами поверхностной дефектоскопии:

• капиллярный контроль (PT);
• магнитопорошковый контроль (MT).

Такие методы позволяют выявлять только поверхностные дефекты и не обеспечивают полного контроля внутренних участков сварного соединения.

Для трубопроводов высокого давления, паровых систем или линий с токсичными рабочими средами такой уровень неопределенности является серьезным фактором риска.

---

3. Совокупная стоимость владения (TCO)

Хотя первоначальная стоимость плоского приварного фланца SO ниже, при оценке проекта необходимо учитывать не только цену закупки, но и общие эксплуатационные расходы.

Требования к сварке:

Slip-On (SO):

• требуется выполнение двух сварных швов:
  • внутреннего;
  • наружного.

Weld Neck (WN):

• требуется выполнение одного стыкового сварного соединения.

В масштабных промышленных проектах сокращение времени сварочных работ и более высокий уровень надежности воротниковых фланцев WN часто приводят к снижению общей стоимости владения в течение 10-летнего периода эксплуатации.

Особенно это становится очевидным при предотвращении даже одного незапланированного простоя оборудования, который может привести к значительным финансовым потерям.

---

Матрица выбора DTC: какой фланец следует выбрать?

Условия эксплуатации	Рекомендуемый тип фланца
Высокое давление и высокая температура	WN — воротниковый приварной фланец
Циклические нагрузки и вибрация	WN — благодаря высокой усталостной прочности
Критически важные технологические линии	WN — для максимальной надежности и контроля сварки
Стандартные трубопроводы общего назначения	SO — экономичное решение
Системы с ограниченным бюджетом и низкими нагрузками	SO

---

Заключение

Если вашим главным приоритетом являются долговременная надежность, безопасность эксплуатации и соответствие строгим промышленным требованиям, воротниковый приварной фланец (WN) является оптимальным выбором и надежной «страховкой» для трубопроводной системы.

Компания DTC Flowtech предлагает широкий ассортимент воротниковых и плоских приварных фланцев из различных материалов, включая:

• углеродистую сталь A105;
• нержавеющую сталь SS304 / SS316;
• дуплексные нержавеющие стали.

Наша команда готова предоставить профессиональные решения для различных промышленных проектов с учетом требований к материалам, стандартам и условиям эксплуатации.

---

Получить коммерческое предложение

Отправьте технические характеристики вашего проекта нашей инженерной команде, и мы подготовим оптимальное решение для вашей системы труб, арматуры и фланцев (PVF solution).
